Uniframe

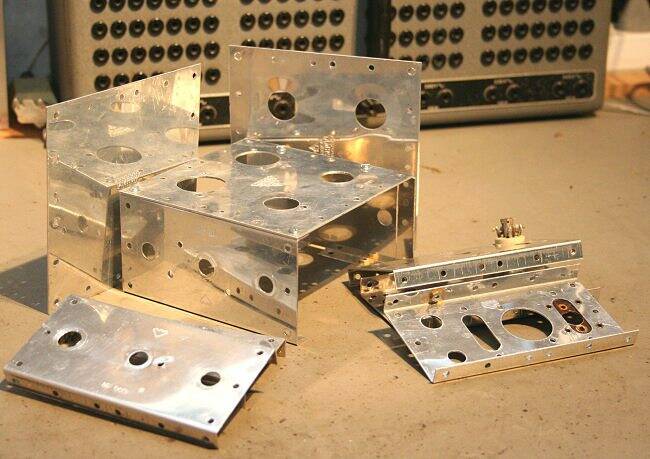

Met dank aan Mans Veldman voor het ter beschikking stellen van een aantal tekeningen. Alle vierkante platen zijn geschaald op 12,5 cm.                                                             De voor- en achterkanten zijn 12,5 x 8,5 cm.                                                                 De dikte van de plaat is 1 mm.

                                                                                                                                      foto: Piet Blaas



UF 001 Download   bovenplaat: 3 gaten 38 mm. 1 van 20 mm.

UF 002 Download   achterplaat: 2 entrees, octal houder

UF 003 Download   voorplaat: 3 gaten 10 mm.

UF 004 Download   verbindingsstuk: voorplaat en achterplaat

UF 005 Download   bovenplaat zonder gaten

UF 007 Download   bovenplaat: 4 gaten van 20 mm.

UF 023 Download   bovenplaat: 3 gaten 20 mm. 2 gaten van 10 mm.



PDF
Front Neutron
Download (7 downloads)

Front Neutron

PDF
Front Nucleon
Download (6 downloads)

Front Nucleon

PDF
Plaatje model 1
Download (7 downloads)
PDF
Plaatjes model 2
Download (6 downloads)

Diverse stekerbusplaten met opschrift.
